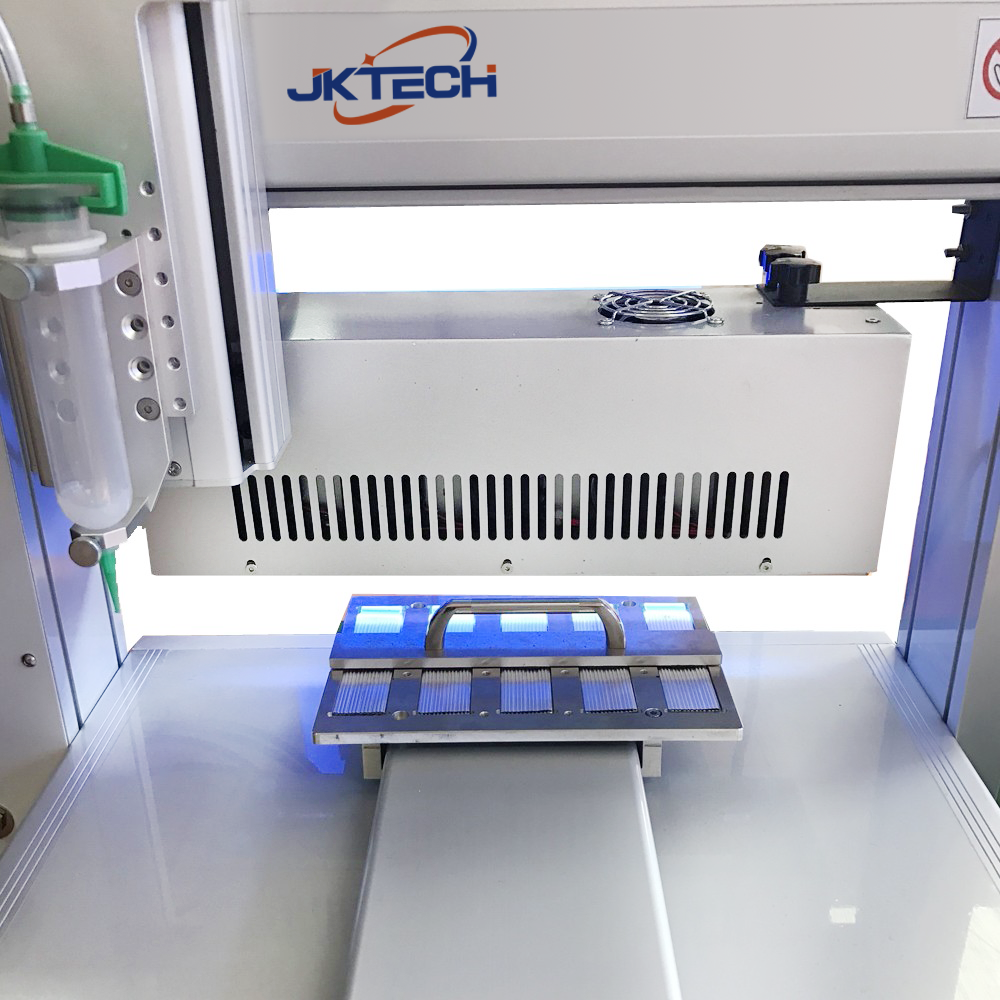

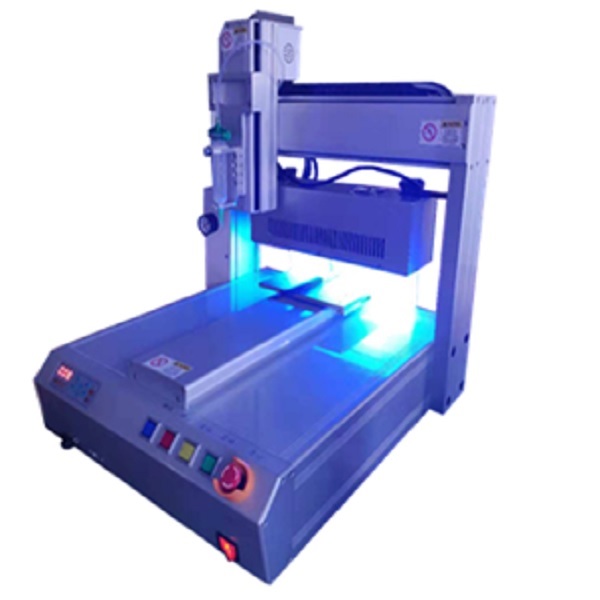

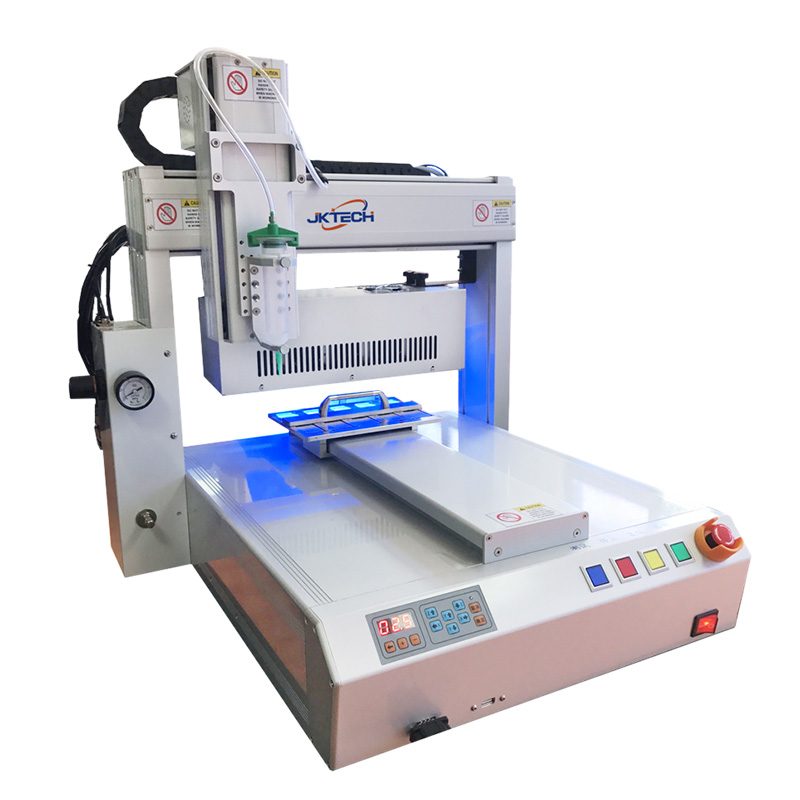

UV 点胶固化一体机

Short Description:

产品型号:GDP-200s LED UV点胶固化一体机,配备高能量密度的LED灯组, 可选择365/385/395/405/415nm波长光源, UVA 波段单一波长安全可靠,点胶后立即固化, 避免产品搬运提高生产效率; 适用于BGA 加固,摄像镜头固化以及其它需求即时固化的应用场景.


Product Detail

Product Tags

功能描述 :

设备设计小巧,自动化程度高,采用人机界面,容易操作保养.

稳定安全的LED光源,适用于单波长UV 固化的胶水/表面涂覆/油墨快速固化

固化时间1-30 s

平台式,小尺寸节省空间

标配200x200mm单平台,可选配双平台节省产品取放时间

具有画点、线、弧、圆,不规则曲线连续补间输入程序等功能及可三维点胶

任意点,线,,圆弧等不规则曲线连续点胶功能

光源与产品的间隙可调

配置高光强LED灯珠,可根据胶水规格选用100~2500mw/cm² 光强的光源

LED灯珠寿命>20,000Hrs

UVA 波段,安全可靠,可配置不同波长: 365/385/395/405/415nm

标准配置超强空气冷却,可选配水冷冷却

标配3轴高精度机械臂

选配CE

可提供免费打样测试服务

UV 点胶固化一体机
摄像头模组粘接 (2)

摄像头模组粘接

医疗器械粘接 (2)

医疗器械粘接

BGA 加固

BGA 加固

 技术规格:

如果你对我的产品感兴趣,请电邮至 Sales@jinke-tech.com

型号

GDP-200s

工作台范围

200x200mm

Z轴负载能力

3Kg, 10kg(选项)

工作平台

标准单平台, 选项双平台

移动速度 X/Y, Z

Max. 500mm/s, 400mm/s

编程

操作手柄 + HMI

驱动方式

5 相马达 + 同步皮带

程序组数

1000

重复精度

0.02mm

连接接口

RS-232

UV 光强

标准 800mW/cm2, 其它可客制

LED 波长

标准365, 可选385/395/405/415nm

冷却方式

标准 空冷,选项 水冷

电源

220V 50Hz, 10A

整机重量

50Kg

外观尺寸  WxDxH

Approx. 420 x480x650mm



UV 点胶固化一体机
