采用V-CUT槽设计的PCB
V-CUT分板工艺对比:

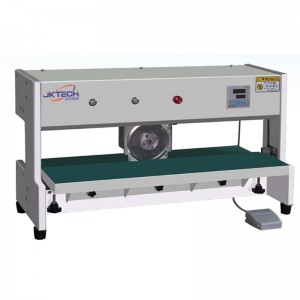

- 手动V型切割工艺
- 手工分板，刀片暴露，存在安全隐患
- PCBA 背面无支撑，容易变形
- 分板精度差
- 分板应力不可控
- 分板效率低，产能不稳定

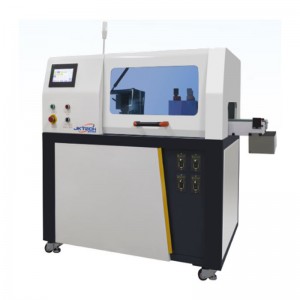

- 自动在线 V 型切割工艺
- 机器自动分板，节省人工，杜绝安全隐患
- 电脑编程控制

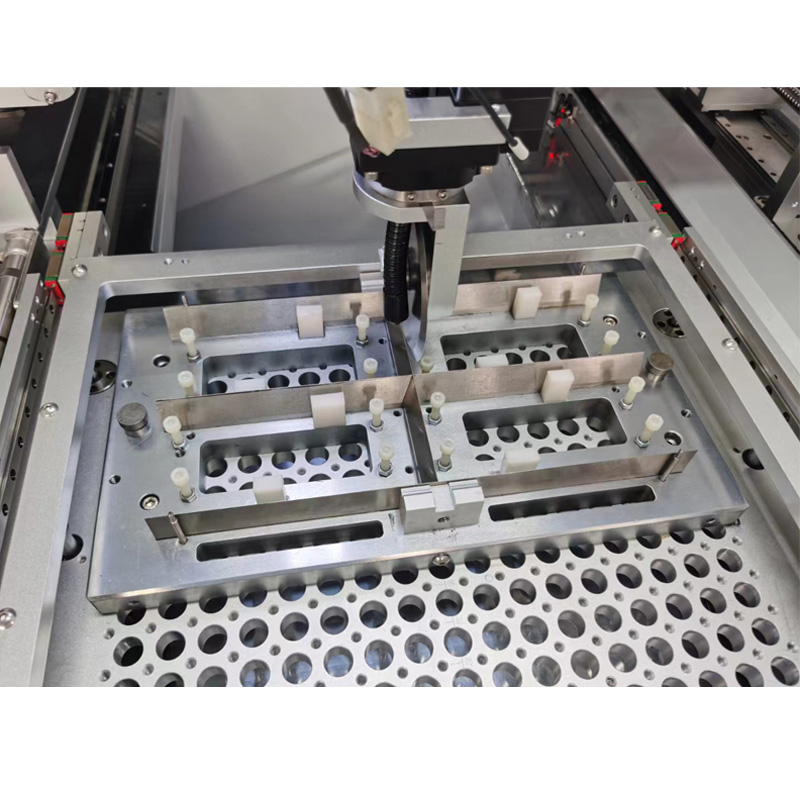

- PCBA 背面采用仿形底模支撑，防止变形
- CCD 对位, 分板精度高
- 分板深度多段控制，分板应力最小化
- 分板效率提升25%以上
-

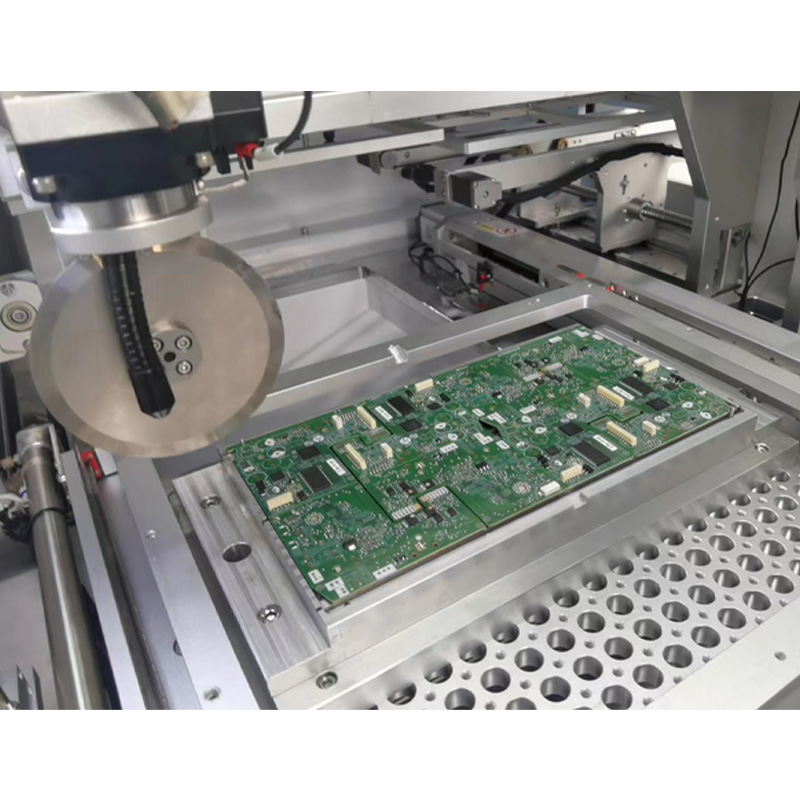

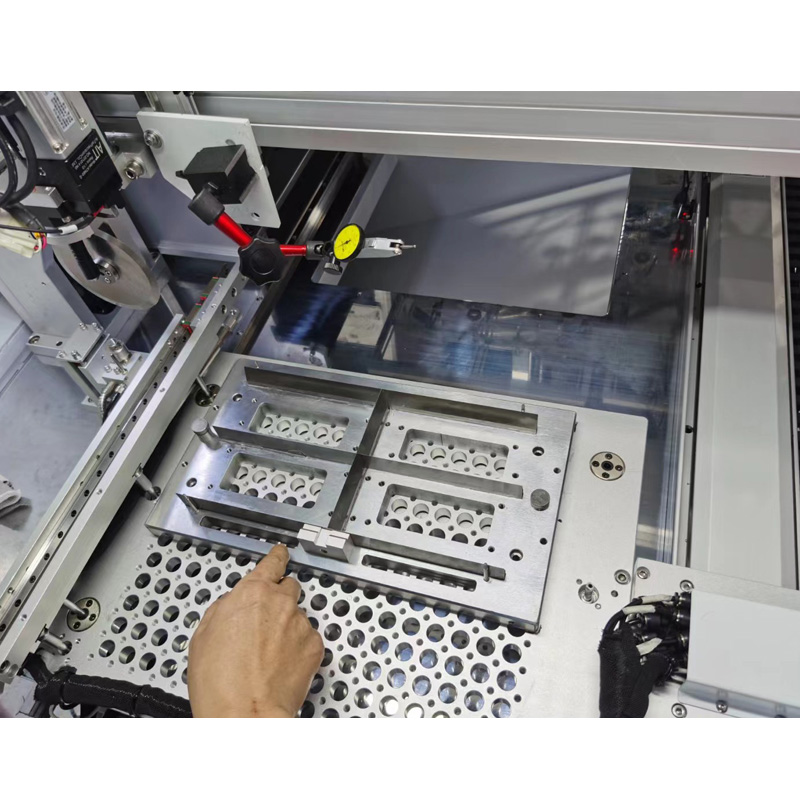

上圆刀可360度旋转，适用于0°/180°、90° V槽设计的PCBA分板； 可通过对刀仪进行上刀组磨损补偿，确保分板精度； 上圆刀下刀深度量化分段控制，最小化分板应力； 配置航空级真空吸尘器，有效去除分板时产生的粉尘碎屑； 配合工业CCD实现全自动生产，节省直接人力； 具有高效率，高精度，低成本等优势；适用于各类产品带V槽设计的PCB实现全自动化生产
如果您对我们的产品感兴趣，请发邮件至Sales@jinke-tech.com

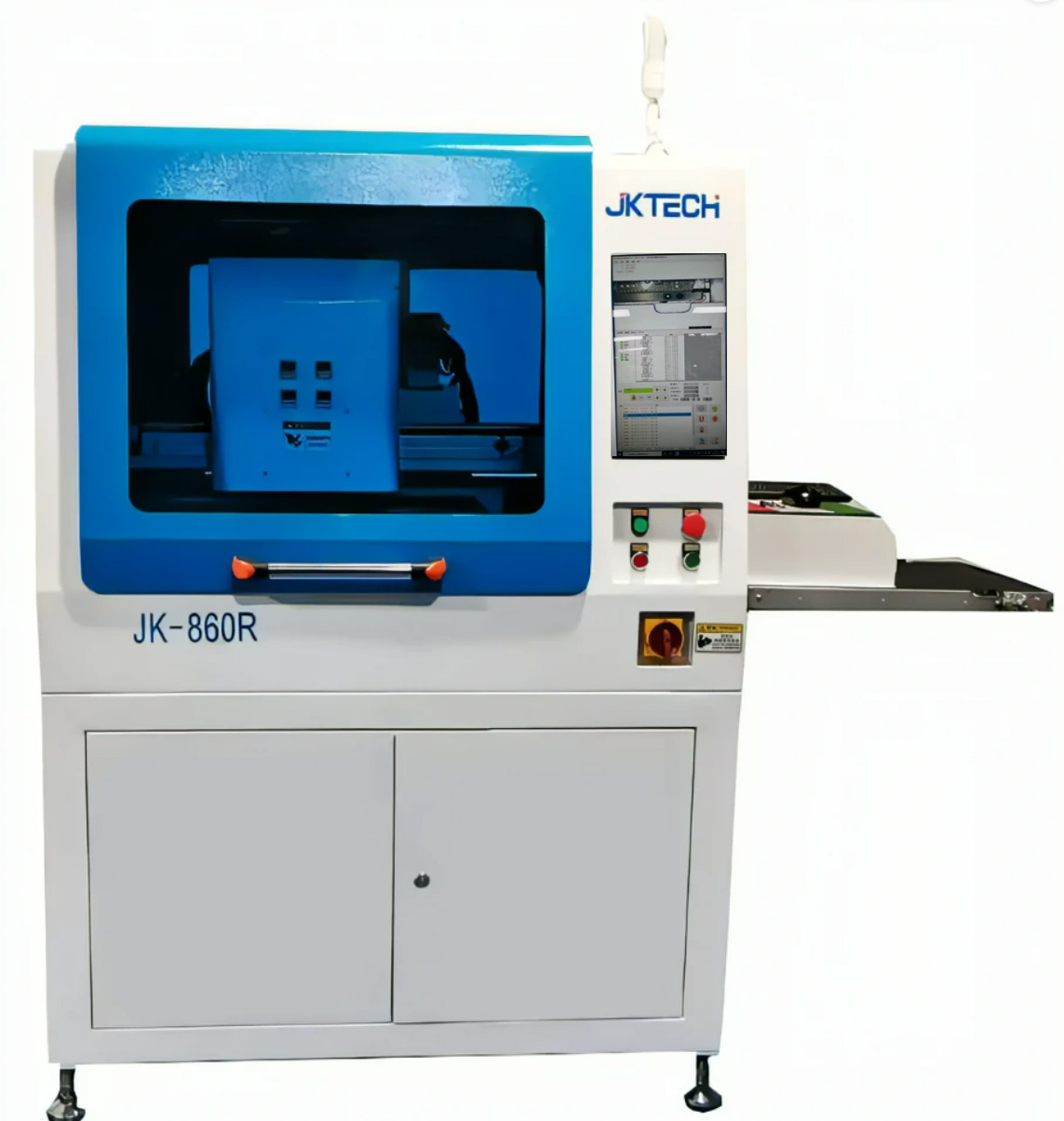

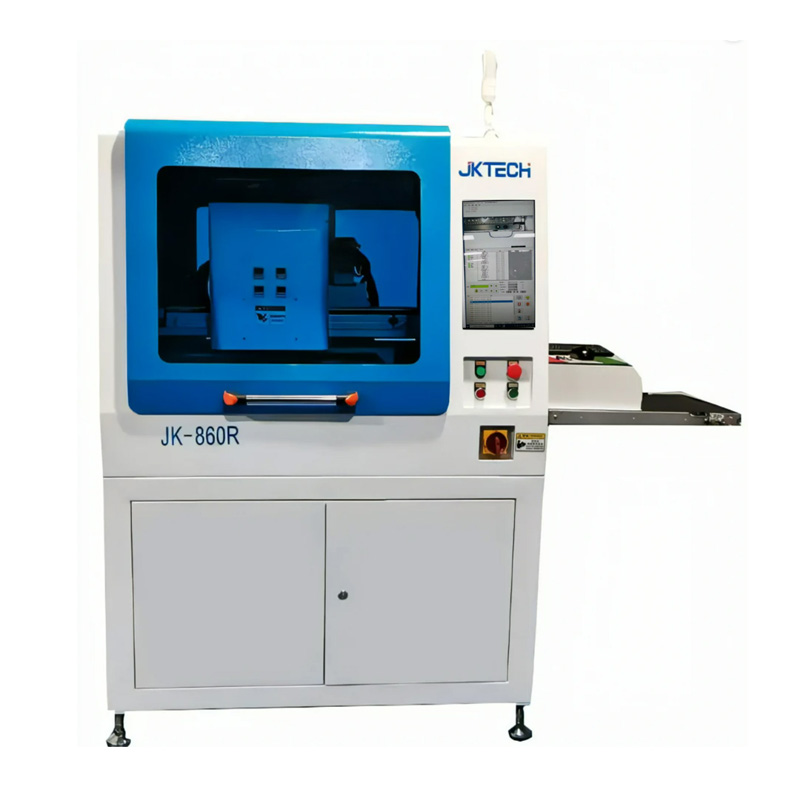

| 设备名称 | 全自动在线V-CUT分板机 |
| 设备型号 | JK-860R |
| PCBA 尺寸 | 标准 300x300mmxT0.5-3.0mm,可定制 |
| 分板精度 | +/-0.1mm |
| 分板速度 | 0-400mm/s |
| 分板应力值 | ≤1000 με |
| V槽方向 | 水平/& 垂直90° |
| 切割深度控制 | 标配:多段控制, 并可编程控制每次下刀深度 |
| CCD 对位 | 标配 |
| 上刀寿命预警 | 标配 |
| 上刀磨损自动补偿 | 选项 |
| 刀片品牌 | 标配自制 选项 / CAB |
| 底模制作 | 定制 |
| 废板边收集 | 标配，废边条尺寸≥ 5 x 5mm |
| 底部真空吸尘 | 选项 |
| 过板方向 | 标配:左到右, 选配:右到左 |
| 轨道高度 | 950+/-50mm |
| 轨道宽度控制 | 电脑控制 |
| 出料方式 | 标配:皮带, 选配:往复拖盘 |
| SMEMA接口 | 标配，左右各1个 |
| 控制系统 | 工业电脑 Industrial PC+ PLC |
| 系统语言 | 中文/英文 |
| 操作系统 | WIN10 |
| 操作密码 | 3级控制, 操作员/工程师 /经理 . |
| 设备颜色 | 交通白 +蓝 |
| 电源 | 单相220v 50/60 HZ |
| 接入功率 | 主设备/ 含吸尘器 |
| 压缩空气 | 4~6kg/cm² |

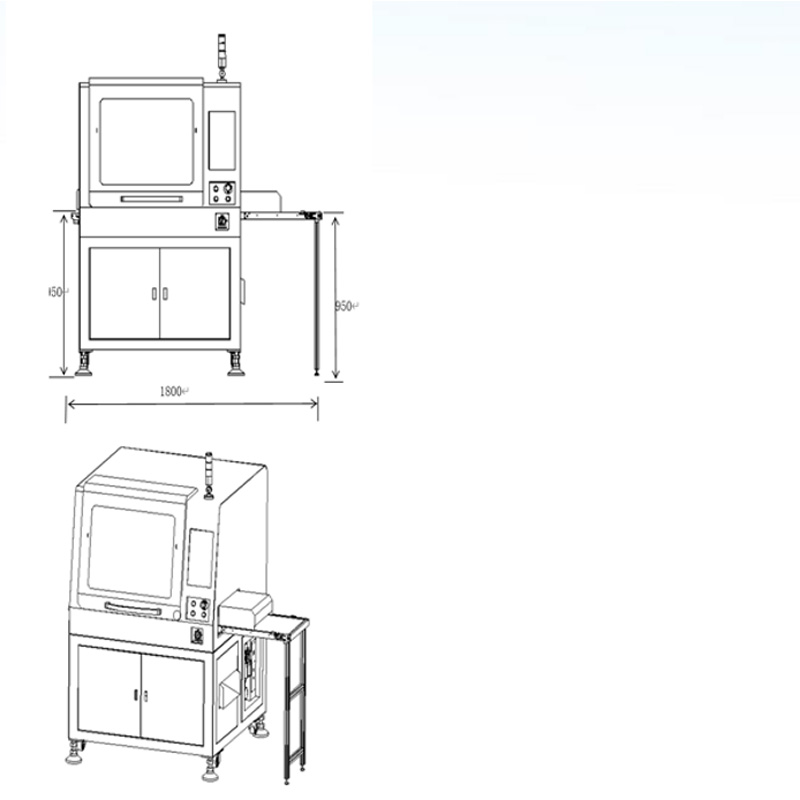

| 外观尺寸 | Approx. L1700mm×W1200mm×H1250mm |
| 净重 | Approx. 750Kg |
