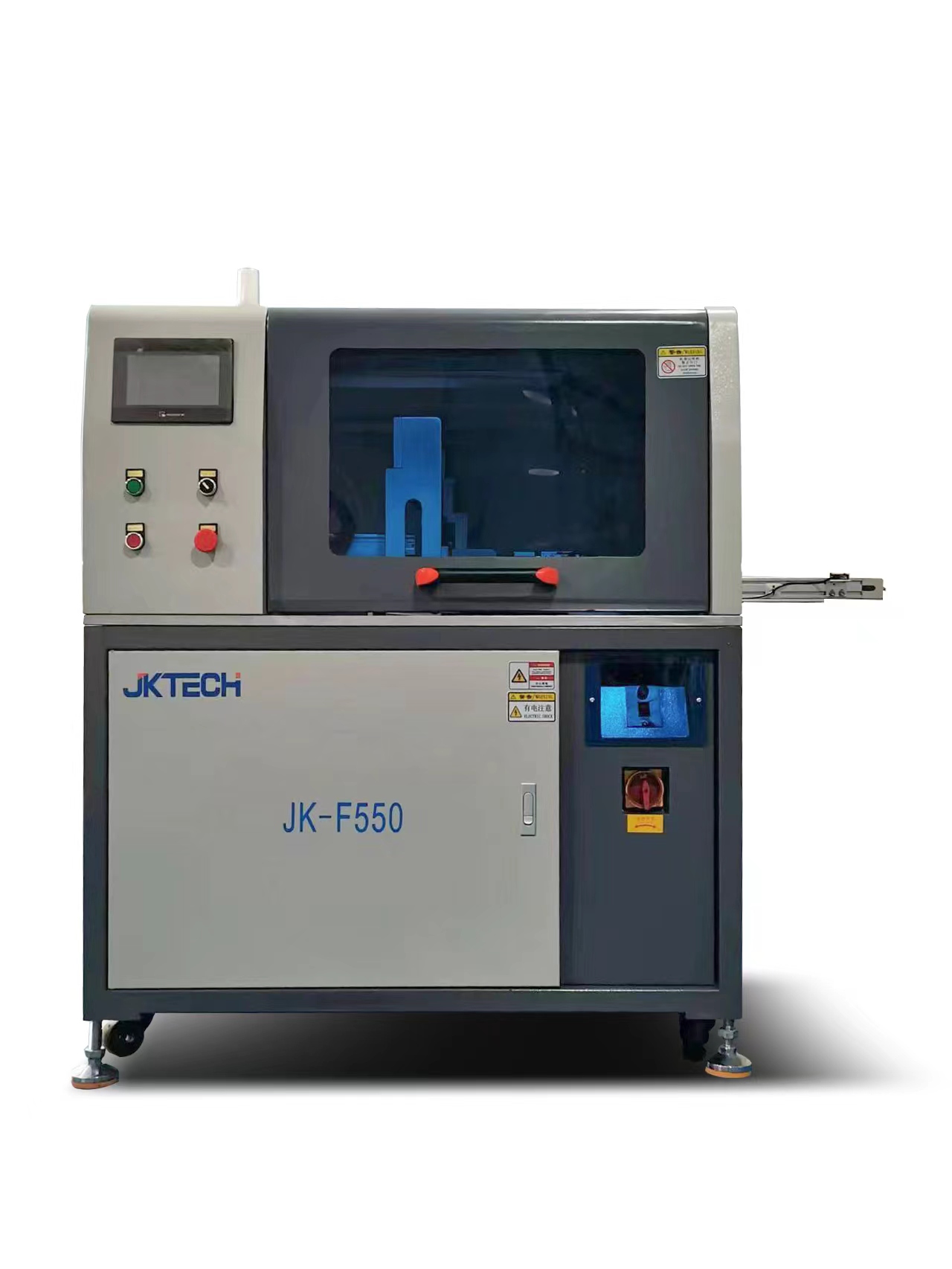

在线单向V-CUT切板机型号：JK-F550

Short Description:

F550是一种单向在线V-CUT机，主要用于有单向V-CUT槽的pcb在线机，无需人工直接干预，节省人工;该系列主要用于SMT后端V-CUT设计的PCBA低应力脱板，最大限度地减少工艺对侧件的应力损伤。系列机型采用PLC控制、工控机控制和精密电机控制，实现对各个关键生产过程的定量精密控制，并具有便捷的HMI界面和丰富的软件功能，极大方便了用户的使用。该系列机型上游有自动转移对接(SMEMA)生产轨道，可通过防静电带线切割或配合机器人实现托盘输出。

Send email to us Download as PDF

Product Detail

Product Tags

特征描述:

1.HMI 触摸屏控制, 操作简单, 培训即可掌握使用；

2.PLC+精密马达控制，性能稳定可靠，重复精度更高；

3.导轨调宽采用调速马达，面板控制，操作轻便简单；

4.具有PCB自动计数，声光报警功能；

5.独有新刀具设计, 耐用度提高1.5倍, 使用寿命100万次以上；

6.多种刀具规格, 可根据产品需求选配；

7.有记忆存储功能，可达到50组数据存储，一机实现多种板型分割作业；

8.可对接上下板机，实现无人化操作，占地小，可节省时间，空间及人力资源；

9.机器安全性可靠，吸尘可选配；

10.具有故障智能诊断功能，可显示各故障，自动在报警列表中显示及存储。

如果您对我们的产品感兴趣，请发邮件至Sales@jinke-tech.com

技术规格：

型号	JK-F550
名称	在线单向V-CUT分板机
尺寸	1470mm×900mm×1550mm
上圆刀尺寸型号	Φ60mmΦ10mm3.0mm
上圆刀数量	标准1个，可选配2或者3个
底部直刀尺寸	L356453.0mm
刀具材质	特殊模具钢
刀具寿命	标准：100万次，CAB: 200万次(可选)
PCB 厚度	0.5-3.0 mm
PCB 除尘	选配 Option
PCB 长度	5mm-300mm
PCB 宽度	100mm-300mm
分板速度	300mm-500mm/s
切割精度	+/-0.1mm
控制系统	PLC + HMI
编程	HMI
程序容量	30组
电源	1 phase 220V 50hz, Approx. 2KW
压缩空气	4~6kg/cm2
重量	Approx.400kg
