全自动在线VCUT分板机

Short Description:

型号: VCUT860INL

产品描述全自动在线VCUT分板机主要用来分割拼板方式为V型槽PCBA, 用于替代传统的人工分板,安全可靠; 本产品可直接处理单向V型槽和井字形V槽的PCBA并一次完成,不需要人工中途干预, 是一个高效率、高精度、低成本的自动化方案


Product Detail

Product Tags

特征描述:

●  设备设计小巧,自动化程度高, PLC+HMI人机界面控制, 操作简单方便

●  可分单向V型槽 、井字型槽一次完成, 高效安全

●  程序可直接在触摸屏上编辑,刀片组设计模块化, 便于机种切换

●  机器配置光感开光,防止人为误操作导致安全事故

●  独特刀俎设计, 延长刀片使用寿命并提高分板精度

●  多刀片设计最大限度的降低了分板应力, 防止应力损伤敏感器件

●  设备前后带标准SMEMA 接口, 可联机PCBA 上板和下板机实现无人化生

●  可选配真空吸尘功能

●  可选配CE认证

●  可提供免费打样测试服务

inline v-cutter
全自动在线VCUT分板机10

技术规格:

如果你对我们的产品感兴趣, 请直接电邮至 Sales@jinke-tech.com

型号

VCUT860INL

名称

全自动在线VCUT分板机

第一刀俎刀片尺寸 @ 数量

ϕ80mm×12mm×3mm@ 2~3pcs

第二刀俎刀片尺寸 @ 数量

ϕ80mm×12 mm×3mm @ 定制

底部直刀尺寸

L356*45*3mm

刀片材料

特殊模钢

刀片品牌

标准 国产, CAB (选项)

刀片寿命

标准100万次; CAB: 200万次

PCBA 厚度

0.5-3.0 mm

PCBA 尺寸 (L/W mm)

Min.5/5-Max.350/300

驱动方式

步进马达, 可选配 伺服马达

分板速度

300mm-500mm/s

控制系统

PLC + HMI

程序数

100 组

电源

单相220V 50hz 2A

压缩空气气压

4~6kgf

重量

300kg

机器尺寸 L/W/H

1360 mm×800mm×1100mm

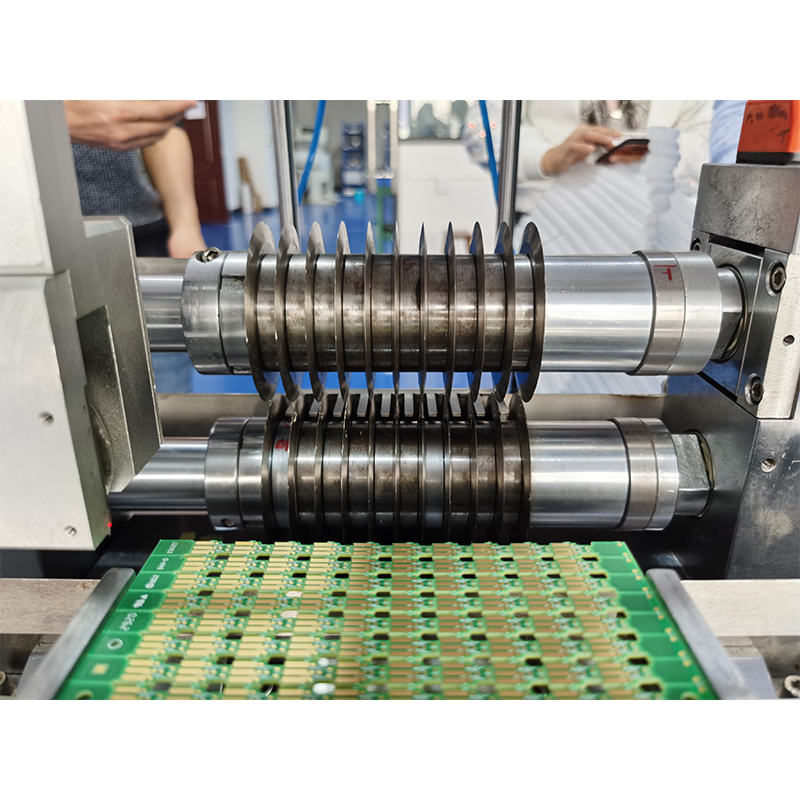

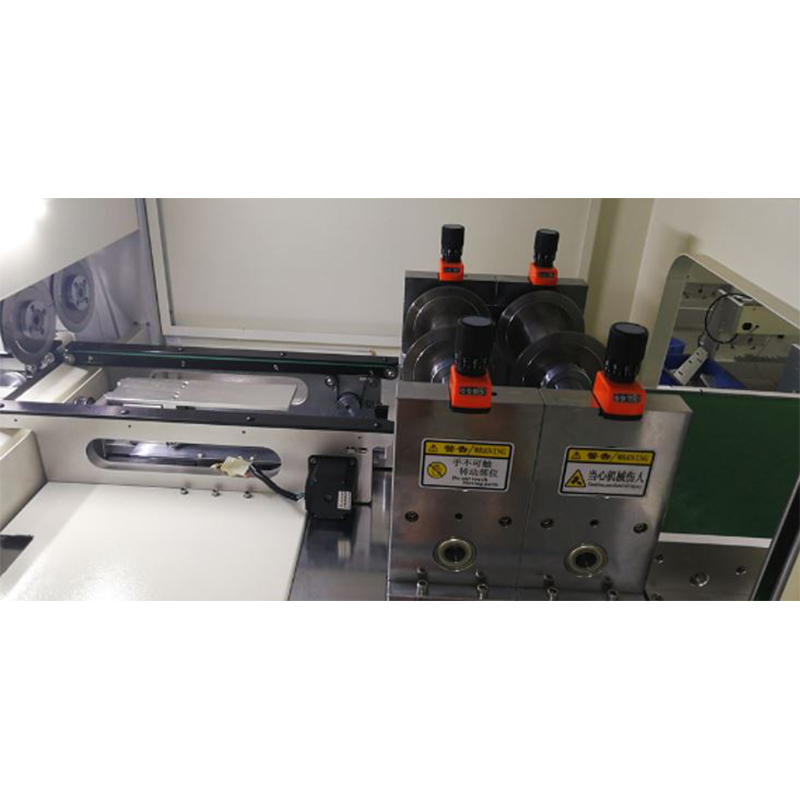

样板:

全自动在线VCUT分板机12
全自动在线VCUT分板机11
IMG_20210121_110418

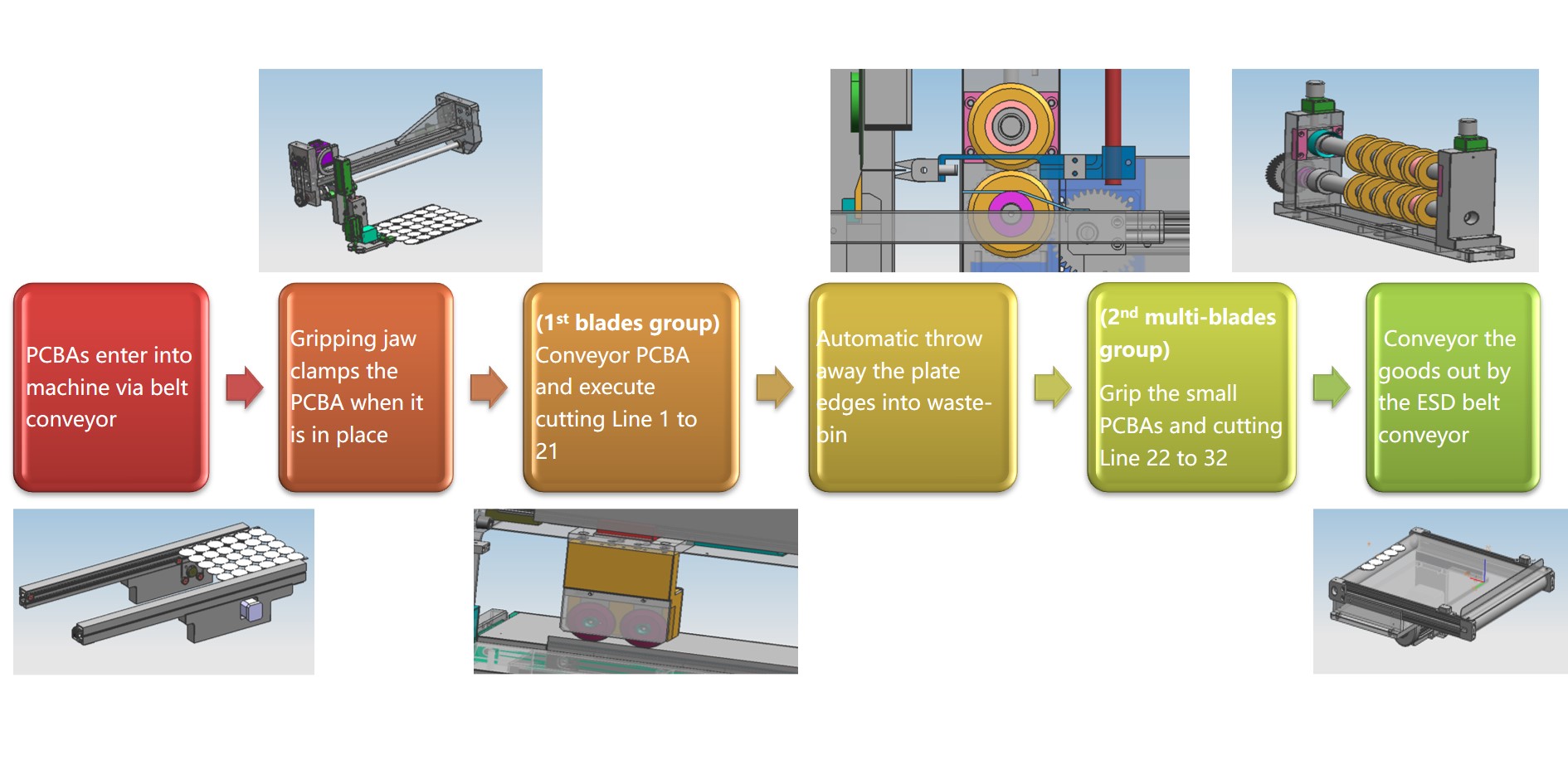

 分板流程:

全自动在线VCUT分板机9

视频:

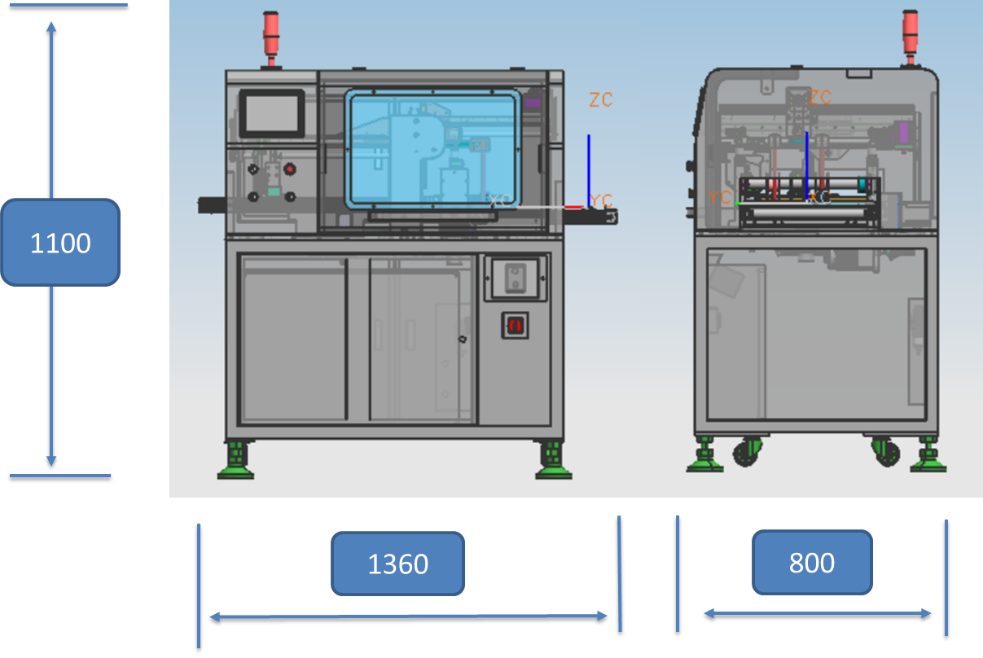

 外观尺寸:

全自动在线VCUT分板机8
